E-CAR TEST BENCH 1202
E-CAR TEST BENCH 1202
详细介绍:

1 简介

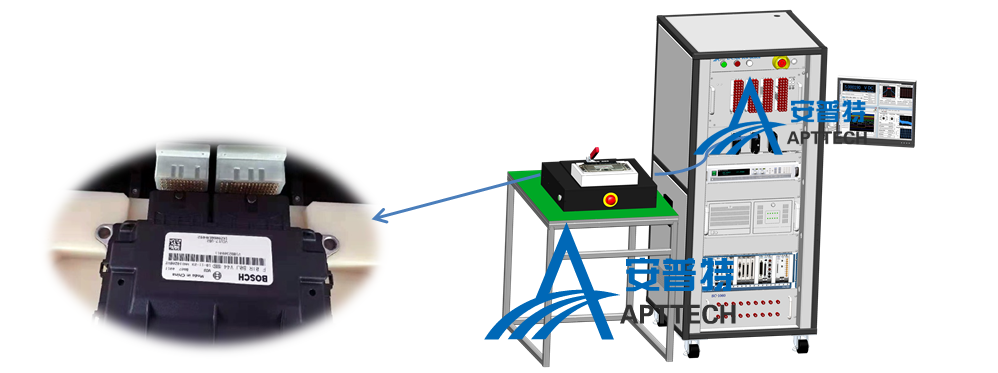

       E-CAR Test Bench 1202测试平台是专门为汽车电子行业打造的一款可灵活配置的通用测试系统。平台输出接口为396PIN的矩形连接件,用户只需要根据接口定义与治具对应的引脚连接即可。同时为了便于调试,开放了436通道的香蕉头连接件。电阻负载则可以由用户自主安装。可模拟汽车上的传感器信号(模拟及脉冲)、开关信号、继电器信号以及负载信号注入被测产品中。

测试序列采用Excel表格编辑,同时,配有专门的快捷工具界面用于调试测试序列是否正确。

2设备参数指标

测试资源

通道数及指标

测试资源

通道数及指标

电源

2CH60V/10A(可选)

Relay

32CH2A

电流

2CH4位半

R测量

32CH4位半

AI

64CH16bits(4倍衰减)

R输出

8CH,精度1Ω

AO

16CH16bits(隔离)

R Load

9CH,可自定义

DI

16CH

三态IO

32CH,电源正,GND,悬空

DO

24CH

V测量

32CH4位半

PWM

8CH(隔离)

连锡测试

32CH需另配附件

CAN

4CH,高速CAN

LIN

2CH

IMMO

1CH

MES功能

TCP/IP接口协议需匹配

3 测试项介绍

序号

测试项

序号

测试项

1

断电时,典型引脚电阻测试

13

模拟电压信号注入,包括:压力传感器、氧传感器、温度传感器、流量传感器、油门踏板传感器等各类模拟信号传感器。

2

顺序上电,电流测试

3

Cross Talk 测试

4

时序测试,信号同步及相位测试

14

脉冲信号注入,包括:点火信号、转速信号、燃油余量信号、节气门位置信号、凸轮位置信号、亮度信号等PWM信号

5

A/D测试及标定

6

EEPROM测试

7

接触类信号导通测试

15

开关电平信号注入,可注入通断信号或高、低和悬空3种状态电平信号

8

接触类信号触点压降测试

9

驱动输出带载测试,电压测试及负载接入控制

16

波形测试,包括峰峰值、时间测量

10

CAN通信测试,支持UDS协议

17

功能块电路性能测试

11

LIN通信测试





12

防盗信号测试





4关于连线

       测试平台将所有测试资源通过矩形连接器引至面板上,测试工装探针一端与产品引脚连接,另一端则需要根据测试需求,与平台的资源完成连线,详情请参考设备说明书。
